立面与平顶解决方案

挑战

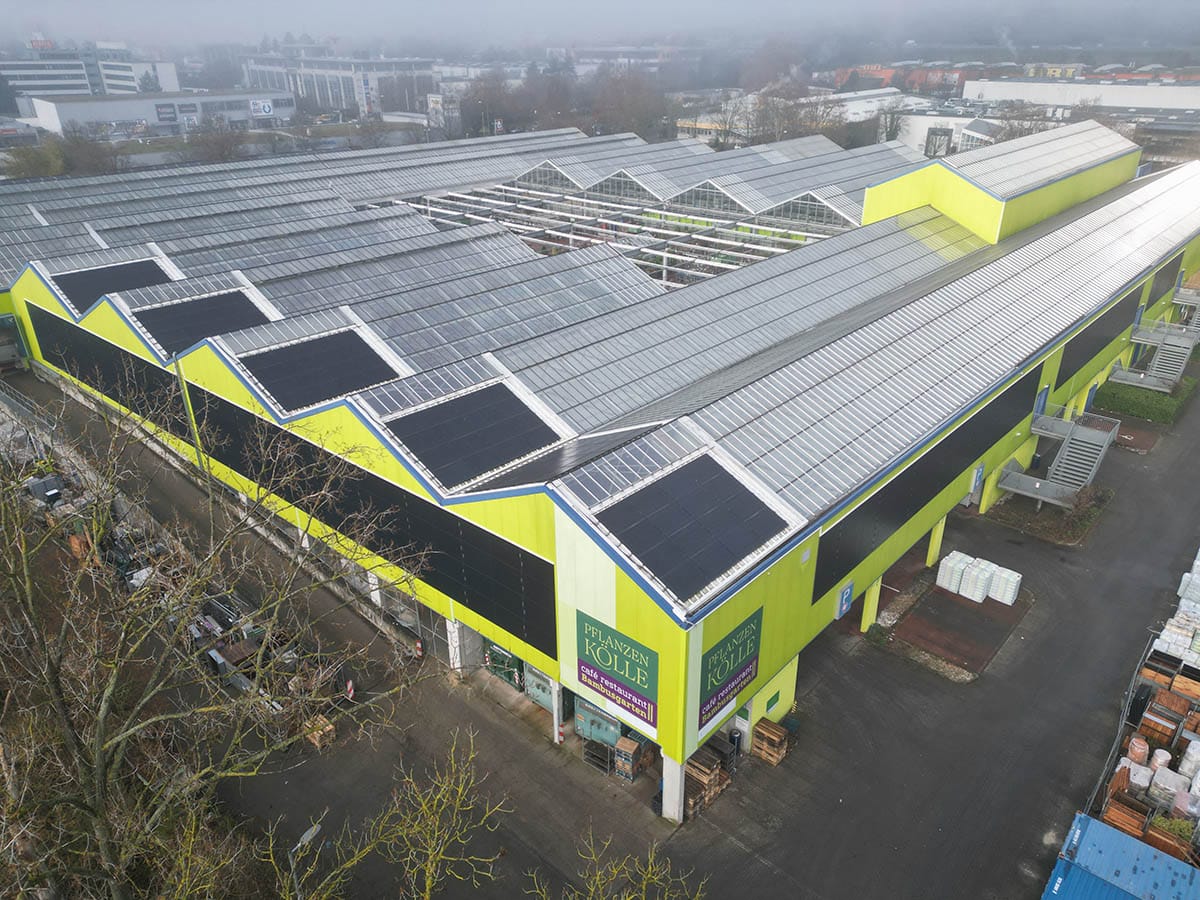

德国威斯巴登Pflanzen-Kölle物流中心，建筑外墙是夹芯板材质，根本扛不住传统玻璃组件的重量（约20公斤/平方米）。必须找一种足够轻、不会给结构增加负担的方案。

解决方案

在物流中心建筑外墙的南立面和东立面上安装了212块Peakup Power轻质柔性组件，总装机容量89千瓦。组件重量约2.5kg/㎡，而且没有玻璃，柔性材质，装上之后完全不用担心建筑结构承不承得住。



---

安装流程

支架结构：用支架将铝合金U型型材固定在外墙上。保温层后方的钢梁提供了额外的稳定性。

粘合固定：型材经打磨处理后，涂覆高性能粘合剂，再将组件置于粘合剂上并轻压到位。

临时固定：使用固定胶带将组件固定到位，待粘合剂完全固化。

精确布局：每个组件下方设七道支架结构——两端各一道，中间均匀分布五道。精确的间距可防止风压抬升，确保稳定性。



---

核心优势

超轻：仅2.4kg/㎡——非常适合承重能力较低的屋顶和立面

柔韧：可贴合弧形表面，如桶形屋顶

无玻璃：复合层压结构，电池保护效果优异

支架结构精简：平顶安装中采用矩形塑料管，减轻系统整体重量



---

平顶安装技术要点

组件下方至少由七根塑料管作为支架支撑

塑料管喷涂底涂剂以增强附着力

使用电动胶枪涂敷粘合剂（胶线直径约10毫米，压合后厚度约3至5毫米）

用橡胶滚筒轻压组件——组件背面无需涂刷底涂剂

大型项目建议进行粘合测试：在屋顶上用不同粘合剂进行为期两周的测试，之后由Osnatech专家进行剥离测试


设计时的注意事项

留好间距：插接头位置留2到3厘米，背靠背的组件之间留1厘米

连接器那一侧最好朝着检修通道，方便走线槽

整个安装过程里，90%的时间都花在准备工作上，真正装起来很快



---

最终效果

无需结构加固，立面即变身发电厂

系统适用于平顶、斜顶（8°以下无需胶带，更陡角度需使用胶带）和桶形屋顶

经久耐用：固定胶带约6个月后自行分解，届时粘合剂已完全固化
